斯坦福SR620时间间隔和频率计数器回收

详情描述：

SR620
深圳市普瑞达电子仪器有限公司
长期 租售 维修 回收 二手仪器仪表
回收：
邓（ 135*7087*3835-）
刘（ 150*1943*5923-）
地址：深圳市宝安区沙井中心路18号高盛大厦3A16

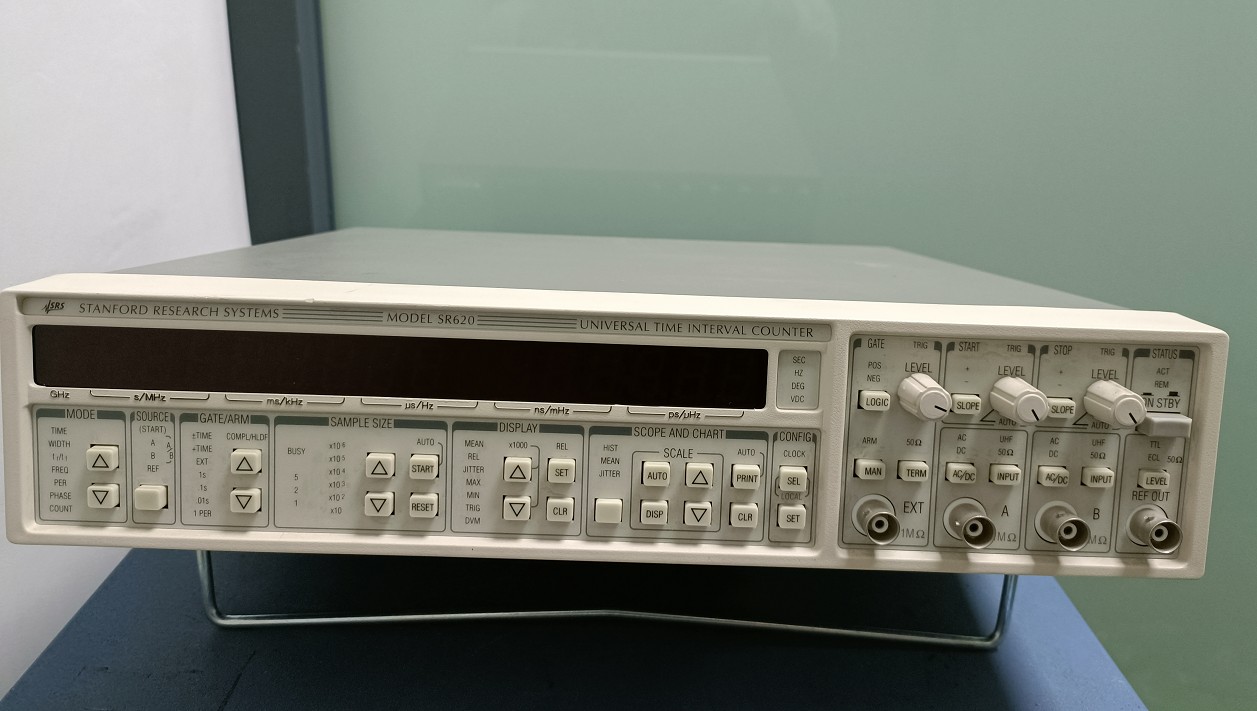

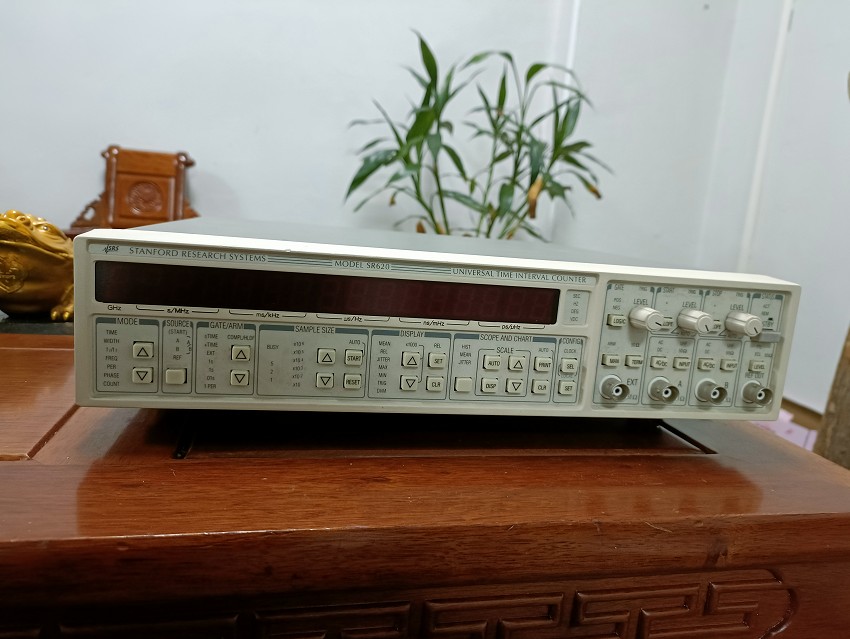

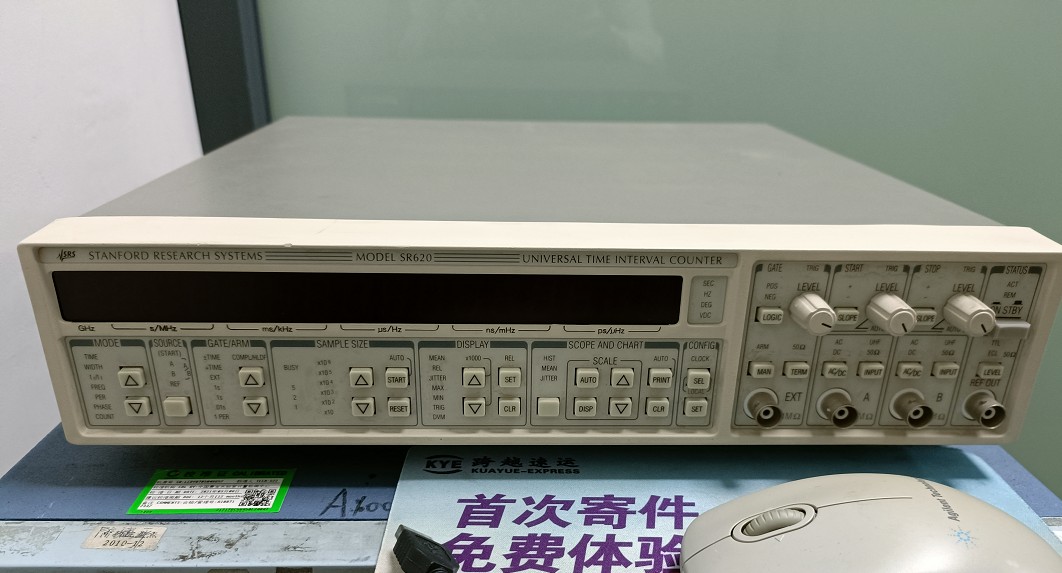

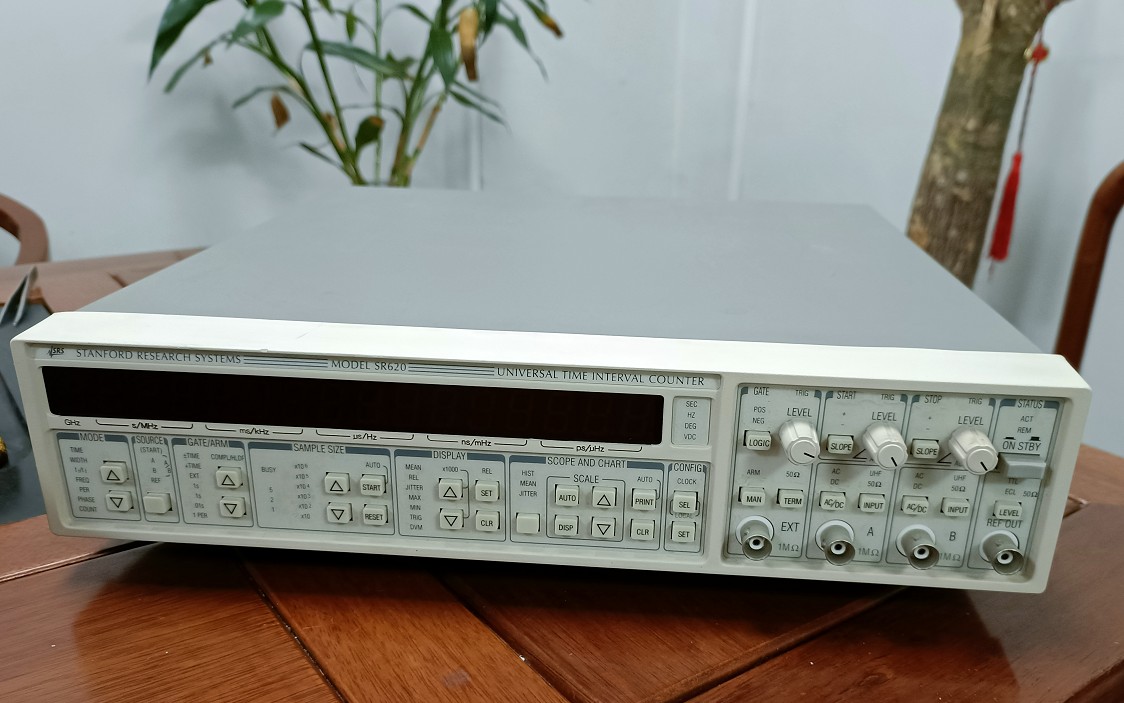

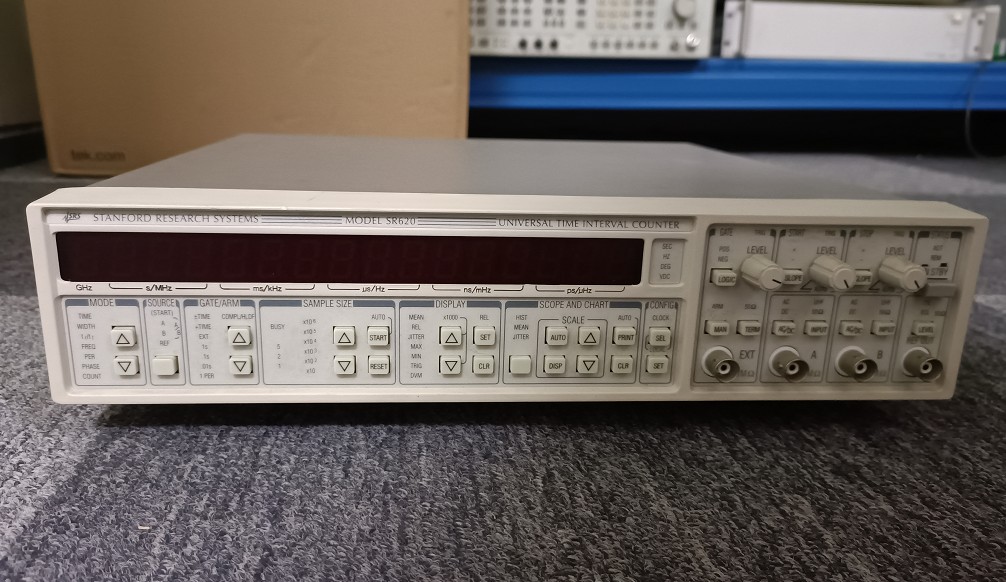

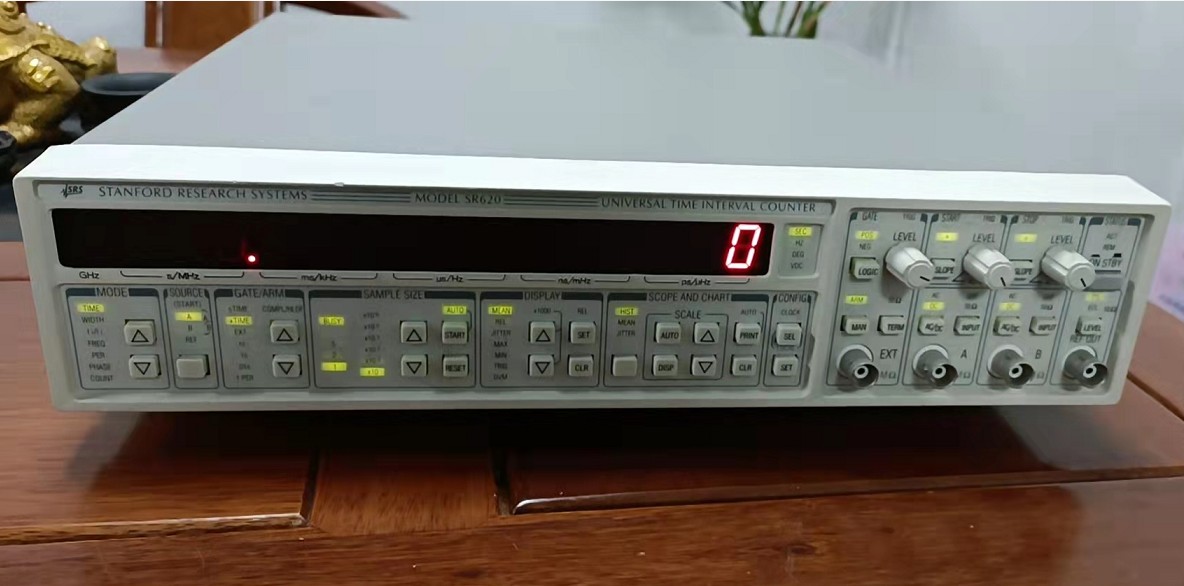

斯坦福SR620时间间隔和频率计数器
SR620频率计数器
?25ps的单次时间分辨率
?1.3GHz频率范围
?11位数字的频率分辨率（1秒）
统计分析和Allan方差
?图形输出到XY范围
?GPIB和RS-232接口
?恒温箱基（选配）
SR620频率计数器
SR620时间间隔计数器执行几乎所有的需要在实验室或ATE环境的时间和频率测量。该仪器的单次时间分辨率和低抖动，使选择的柜台几乎任何应用程序。
SR620测量
SR620措施的时间间隔，频率，脉冲宽度，上升和下降时间，周期，相位和事件。测量的时间间隔是25 ps rms的分辨率，使得SR620的分辨率柜台。从0.001 Hz至1.3 GHz的频率测量，从1期到500秒不等的门。SR620可提供高达11位的频率分辨率，在一秒钟内，使得它适合从短期相位锁定回路抖动的测量应用，原子钟的*漂移。所有测量模式支持多种灵活的武装和触发选项。
Allan方差图
直方图显示
直方图和地带图表
不同于传统的柜台，有数字显示，SR620提供实时的，图形化的显示测量结果。图形数据在三种格式可供选择：在一组测量值，平均值连续测量的带状图，或带状图的抖动值（标准偏差或Allan方差）连续测量值的分布直方图显示。带状图250点，或直方图bins，可以显示出来。
任何示波器上可以显示两个直方图和带状图X轴输入（见图片），或者可以兼容HP-GL绘图仪或点阵打印机上绘制。方便的游标允许您阅读的任何数据点的直方图或条状图的价值。自动调节和变焦功能，使简单的全部或任何部分，图形显示。
完成统计计算
SR620可以在一个单次的基础上进行测量或计算的一组测量值的统计信息。从一到一百万的样本大小可以选择。SR620将自动计算出的平均值，标准偏差或Allan方差，***小和的测量组中的每个。
参考输出
楼盘输出前面板提供一个50％占空比的方波（1千赫）。在REF输出可以用来作为源的启动或停止任何SR620的测量模式的脉冲。比如，可以地确定REF和B输入端之间的连接电缆的长度，由测量REF和B之间的时间延迟
内置数字电压表（DVM）和模拟输出
两个后面板DVM输入直流电压进行测量，精度0.3％（?20 VDC范围）。这些值可以通过接口读取或直接显示在前面板上。
连续两个DAC的输出电压成比例的测定试样的平均值和抖动。这些0到10 V输出可以驱动图表记录仪，或者可以设置为他们提供固定或扫描的输出电压。
内置自动校准
一个成熟的，内置自动校准程序中插入空值之间的延迟启动和停止通道，用于补偿差nonlinearites固有的模拟测量电路。自动校准程序大约需要两分钟来执行，而应该运行，每运行1000小时。
10 MHz参考
时基的选择影响与SR620的测量的分辨率和精度。SRS提供了一个选择的标准时基老化系数为1?10-6/year的，或可选的恒温箱振基只有5?10-10老化，约一个量级更好的短期稳定比标准时基。后面板上的输入，可让您连接任何外部5 MHz或10 MHz时钟源作为一个基。
计算机接口
标准GPIB（IEEE-488.2）和RS-232接口，允许远程控制的SR620。所有的仪表功能及配置菜单设置是通过接口访问。一个快速的二进制转储模式输出到电脑每秒1400次测量。一个并行打印机端口允许直接从仪器打印。支持标准IEEE 488.2通信，并提供绘图仪输出HP-GL格式。对于调试方便，通过接口发送的***后256个字符可以被视为在前面板上。
规格：
SR620频率计数器
时基
标准件01
频率10.000兆赫10.000兆赫
TCVCXO型恒温箱VCXO
老化：1?10-6/yr 5?10-10
Allan方差（1）3?10-10（典型值）<5?10-12
稳定性0?50°C 1 PPM <2?10-9
设置精度0.01 ppm的百万分之0.001
外部时基用户可能会提供5年或10 MHz时基。1伏的标称。
时间间隔，宽度，上升和下降时间
范围-1000到 1000 s的  /-TIME模式; -1纳秒至 1000 s在所有其他模式
触发利率0至100 MHz
显示LSD 4 PS单个样品，1个PS平均
决议
标准基（（（25 PS（典型值）。[50 ps]）2  （0.2 ppb的?间隔）2）/ N）1/2 RMS
选项??01（（（25 PS（典型值）。[50 ps。]）2  （0.05 ppb的?间隔）2）/ N）1/2 RMS（N =样本大小）
误差<?（500 PS（典型值）。[1 ns（值）]  时基误差?间隔 触发错误）
相对误差<?（50 PS（典型值）。[100 ps。 时基误差X间隔）
布防模式  TIME（停止武装开始）
  TIME EXT（分机武器开始）
  TIME EXT HOFF（前导的EXT边缘武器开始，尾随：EXT的边缘停止武器）
?时间（启动/停止对武装）
?：TIME CMPL（停止/开始对武装）
?时间EXT（武装由外部输入边缘）
EXT武装可能在内部延迟或扫描相对于外部输入变量的步骤。步长可设置1-2-5顺序在1μs至10毫秒。延迟为50000步。
显示16位数的固定点，1个PS LSD
采样速率N?（800微秒 测量的时间间隔） 计算时间（N =样本大小）
计算时间发生N次测量完成后，才从零变化（N = 1，没有图形，二进制），5毫秒（N = 1，没有图形），10毫秒（显示平均或标准差）为60毫秒（直方图）。
频率
范围0.001 Hz至300兆赫通过比较输入。通过内部UHF预分频器的40 MHz至1.3 GHz的。比A / B范围：10-9到103
误差<?（（100 PS（典型值）。[350 ps）/门 时基误差）?频率
盖茨外部，1个周期，以1-2-5的顺序1μs至500秒。盖茨可能通过外部触发无延迟。盖茨可能会被延迟相对EXT触发。从触发延迟设置为1至50000门的宽度。
显示16位数字的固定点，用LSD =频率?4 PS /门。1μHz的分辨率（1?1000的频率NHZ <1兆赫）
期间
范围：0?1000秒
比A / B范围：10-9到103
误差<?（（100 PS（典型值）350 ps]）/门 时基误差）?期
